CTM-03CS

一、 产品介绍

CTM-03型三轴磁通门传感器是一款专门用于弱磁测量的仪器，它具有噪声低、频响宽、测量范围大、体积小、携带方便等优点，可应用于如地磁测量，地质勘察，武器探查、空间磁场测量等领域。。

结合加速度计，通过内置方位角解算算法及铁磁校准算法，具有罗盘功能，可实现较高的姿态测量精度。可为用户提供三维的角度数据：方位角、俯仰角、横滚角。广泛应用于航空、航海、钻井测量、军事等需要定向和导航的领域。

二、 产品技术指标

CTM-03系列三轴磁通门传感器技术指标

以上特点可用于：

u 环境磁场测量及评估

u 线圈、磁屏蔽筒或磁屏蔽房内部空间剩磁测量。

u 物体磁性测量

u 岩石磁性测量、地质/地理科学勘探考察。

u 航空、航天、船舶、兵器等国防军工或军事领域组建空间磁场测量阵列或磁传感器测量基阵。

u 应用于地面平台、水面/水下平台、航空飞行平台中的磁场测量、导航。

u 航空安全检查、反恐等领域的武器或爆炸装置探查、探测。

u 石油、煤气层钻井磁定位测量。

三、 安装尺寸和结构

1、 外形尺寸

CTM-03型三轴磁通门传感器标准型号：

外形有两类，尺寸分别如如图1（A）和（B）所示。

图1(A)  CTM-03F型三轴磁通门传感器外形尺寸图（单位：mm）

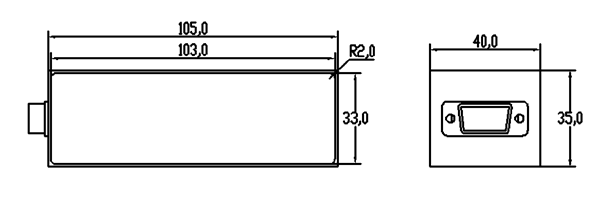

图1(B)  CTM-03C型三轴磁通门传感器外形尺寸图（单位：mm）

2、 安装尺寸

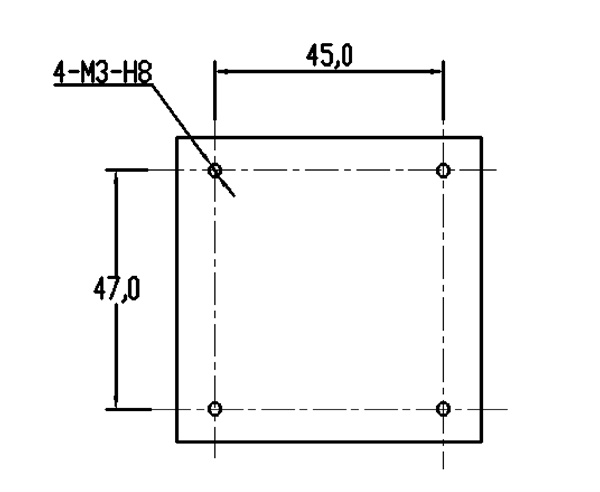

图2(A)  CTM-03F型三轴磁通门传感器底部安装图

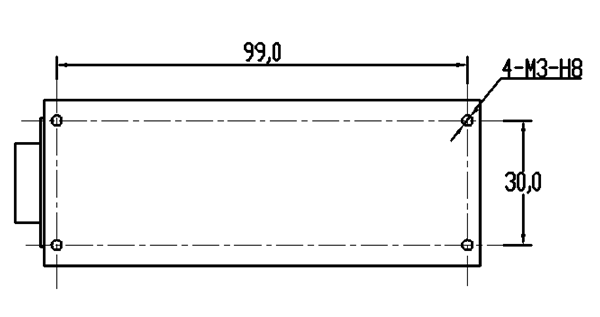

图2(B)  CTM-03C型三轴磁通门传感器底部安装图

3、 接口定义

CTM-03型三轴磁通门传感器接口定义如表2所示。

表2  CTM-03系列磁传感器接口定义

4、 坐标系

CTM-03型三轴磁通门传感器的坐标系遵循右手定则。从引线端指向前为X轴正向，从引线端指向右为Y轴正向，从引线端指向下为Z轴正向。

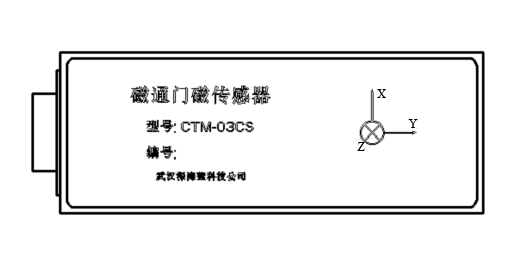

图2(A)  CTM-03C型三轴磁通门传感器坐标系

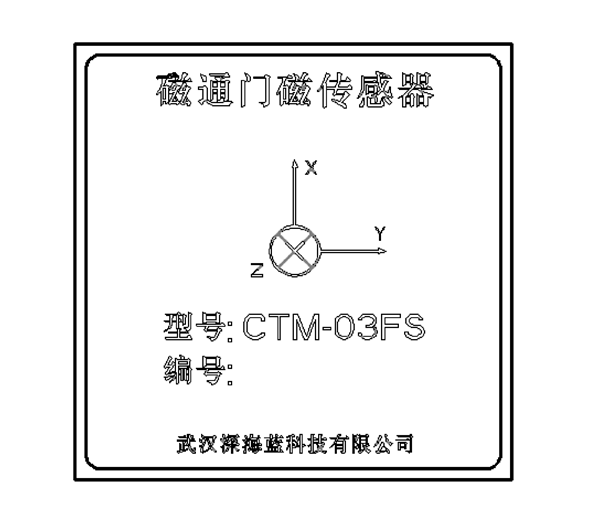

图2(B)  CTM-03F型三轴磁通门传感器坐标系
