声磁压一体化采集装置

1 主要功能

声磁压一体化采集装置有传感器、信号采集模块、数据综合处理模块、内记存储模块、电子罗盘、电池、数据转换传输接口及密封舱构成，实现耐压壳体近场声、磁、水压或电场以及壳体水下姿态等不同类型信息数据采集、测量并实现数据处理、内记存储，配套供电电池舱，可支持有缆数据传输，具备电场信号采集接口。

2 数量

声磁压一体化采集装置（含电池舱），附配1套分立式三轴电场传感器结构体。

3 技术指标

(1)传感器结构：声、磁、水压一体化结构形式；

(2)最大工作深度：100m；

(3)声场测量指标：

声级测量范围100~176dB；

声场测量频带范围： 10~10KHz；

声场测量精度：±3dB。

(4)磁场测量指标

磁场动态测量范围：±70000nT；

磁场测量频带范围： DC~10Hz；

磁场分辨率：1nT；

磁场测量精度：1%*量程。

(5)电场测量三分量电场强度，测量频段DC-10Hz；

(6)水压场测量指标

水压场差压测量范围：±30000Pa；

水压场差压测量频带范围：DC~2Hz；

水压场分辨率测量：5Pa；

水压场测量精度：1%*量程。

(7)水下姿态：俯仰、偏航、横滚三轴姿态测量功能；

(8)存储内记时间：不小于48小时。

(9)支持有缆实时传输速率：不低于3MHz。

(10)电子舱壳体：直径≤120mm, 高度≤300mm；

(11) 接口采用水密连接器，耐压不低于1MPa；

(12)附配电池舱要求：

电量满足声磁压一体化采集装置连续工作时间不小于48小时；电池输出：直流+18～+26V；

外形尺寸：直径≤180mm，高度≤500mm；

接口：供电接口1个、充电接口1个；

最大工作深度：100m；

4 总体设计要求

声磁压一体化采集装置采用一体化集成结构，根据功能要求，总体外壳采用不锈钢加工而成，具有质量轻、强度高、耐腐蚀、耐候性优良等特点。总体主要由金属外壳、声传感器、磁传感器、水压传感器、电场传感器、姿态传感器、电子系统、电池模块、军用航空连接器等部件组成。

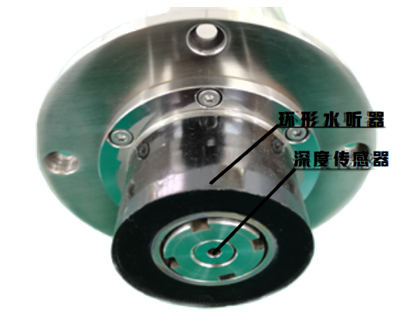

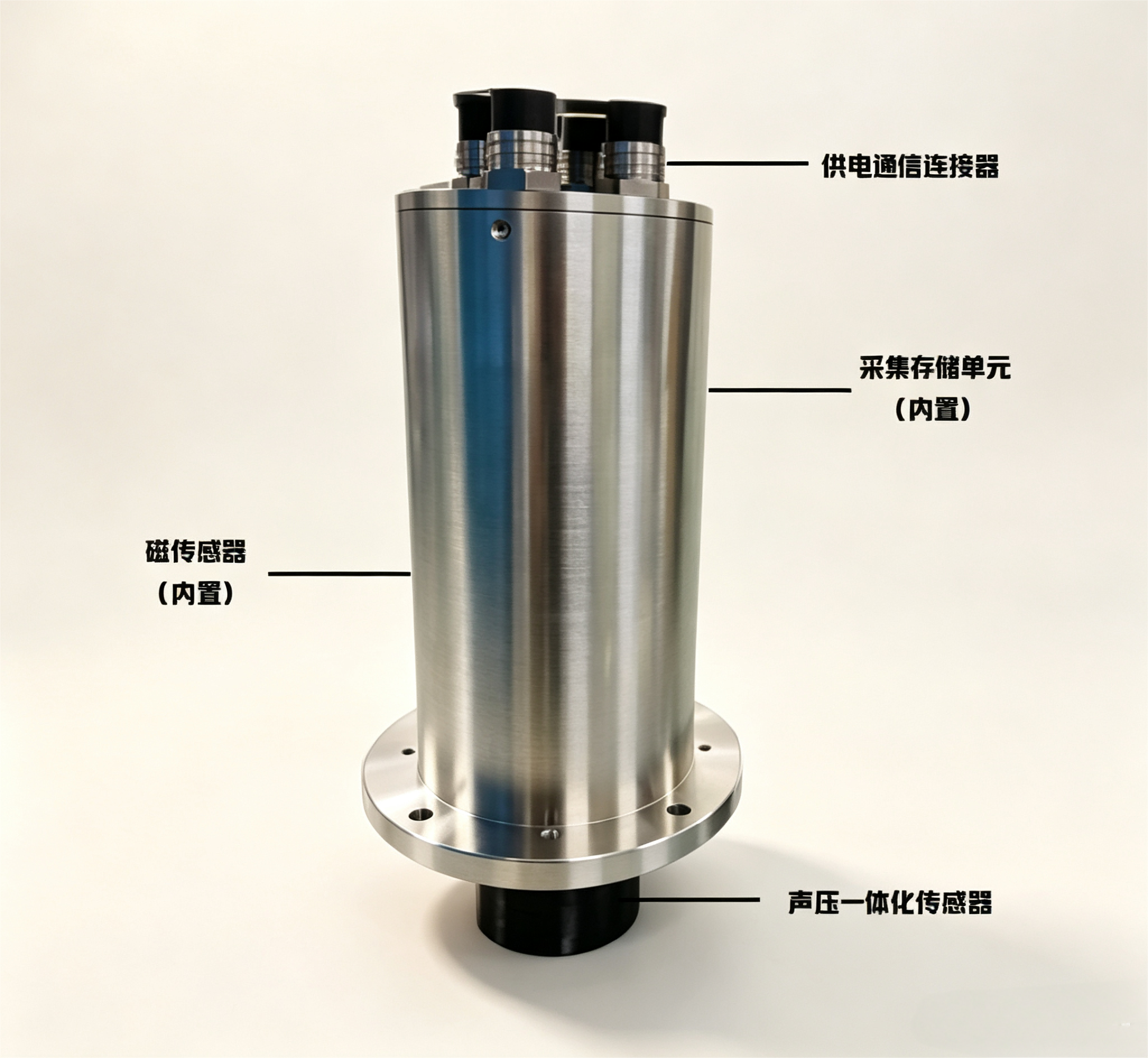

总体示意图如下图所示：
